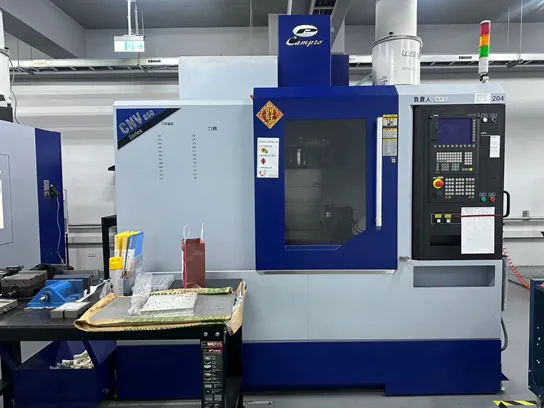

三軸立式加工中心機(本中心有5台)
三軸立式加工中心機是一種具備三個運動軸（X、Y、Z軸）的數控機床。它的特點是刀具垂直於工作台運動，適合進行鑽孔、銑削、攻絲等加工操作。由於其結構簡單、精度高，通常用於加工平面或凹槽，適合中小型工件的精密加工。
儀器設備說明:型號規格
機型：凱柏 CNV-850
機械規格
行程
X軸行程：850mm
Y軸行程：520mm
Z軸行程：520mm
主軸鼻端至工作台距離：110~630mm
主軸中心至立柱軌道面距離：630mm
工作台
工作台尺寸：950*520mm
工作台最大荷重：500kg
T型槽尺寸 (寬 x 槽數 x 間距)：18*5*100mm
主軸
主軸轉速 (選配)：10,000 (12,000 / 15,000)rpm
主軸馬達：7.5 / 11 (15HP) kW (HP)
主軸孔錐度：7/24 taper No.40
自動換刀系統
換刀型式 (選配)：刀臂式 (斗笠式)
刀柄型式：BT-40
拉刀桿型式：P-40T (45°)
刀庫容量 (選配)：24 (20)
最大刀具直徑：Ø80mm
最大刀具直徑 (無相鄰刀): Ø150mm
最大刀具長度：250mm
最大刀具重量：7kg
換刀速度 (刀對刀)：2.5sec.
換刀速度 (點對點)：7sec.
進給速度
快速進給：(X / Y / Z)：30 / 30 / 30 m/min
切削進給：10000mm/min
其他規格
占地面積 (寬x深)：2950*2260mm
機台重量：5000kg
最大機台高度：2680mm
氣壓來源：6~8 kg/ cm2
電力容量：15 KVA
服務項目：
1.鑽孔：精確地在工件上進行各類孔徑的鑽孔操作。
2.銑削：對工件表面進行銑削，實現平面、斜面、溝槽等形狀的加工。
3.攻絲：在工件上加工內螺紋，適用於製作螺紋孔。
4.精密切割：進行高精度的材料切割操作，適合複雜形狀的工件加工。
5.倒角和去毛刺：對工件的邊緣進行倒角處理，並去除加工後的毛刺，提升產品質量。
6.加工模具：適合小型模具的製作，提供高精度的模具加工服務。
樣品準備說明：
材料選擇 根據加工需求選擇適合的材料，如鋁合金、不銹鋼、銅、塑膠等。材料的性質會影響加工參數的設置（如切削速度、進給速度）。
工件尺寸確認 根據設計圖確認工件的尺寸和公差，確保原材料能滿足加工需求，並留出足夠的加工餘量。
夾具選擇 根據工件形狀和加工方式選擇合適的夾具。夾具需要牢固夾緊工件，避免加工過程中的移動和震動。
刀具選擇 根據加工操作（如鑽孔、銑削、攻絲等）選擇適當的刀具。
刀具的材質、尺寸、幾何形狀會影響加工的精度和效率。 加工程序設置 使用CAM軟件編寫數控程式，設定工件的加工路徑、
進給速度、切削深度等參數。程序應該根據具體工件需求進行優化。
樣品檢查 在加工前對樣品進行尺寸和外觀檢查，確保沒有明顯的缺陷，並進行必要的標記。 試加工與調整 開始正式加工前，
可進行試加工，檢查加工精度和刀具狀況。如果發現偏差或問題，及時調整數控程式和加工參數。
儀器收費：
1.校外-設計：5000元/小時
2.校外-操作：3000元/小時
儀器參考網址:https://static.wixstatic.com/media/35f7a5_eb1527c435394b658990328a089e416e~mv2.png
智慧工廠連結:https://sdmc2023.wixsite.com/maesmw
儀器管理者：顏仲崑教授
電話/分機：07-6577711#3923
儀器置放地點：校本部智慧科技學院B2樓3B203
校外人員第一次預約請先申請帳戶
