五軸立式加工中心機
五軸立式加工中心機是一種先進的數控機床，具備五個運動軸（X、Y、Z、A、C軸），能夠進行更加複雜的三維加工。除了三個線性軸外，還有兩個旋轉軸，使刀具能夠從多個角度接觸工件。這種設計適合加工形狀複雜的零件，並能一次性完成多面加工，提高效率和精度。
儀器設備說明:型號規格

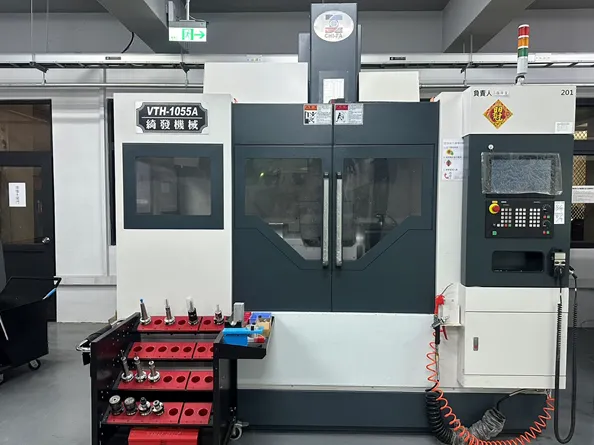

機型：綺發 VTH-1055A
機械規格
行程
X軸行程：900mm
Y軸行程：520mm
頭部Z軸行程：510mm
A軸行程(傾斜軸)：+30°~-120°
C軸行程(旋轉軸)：￠400mm
工作臺尺寸：￠320mm
T形槽尺寸：12mm
工作臺最大載重：100kg
主軸鼻端至工作台：30~540mm
主軸中心至Z軸軌道面：958mm
軸向進給率 X,Y軸快速進給：48000mm/min
Z軸快速進給：32000mm/min
最大切削進給：10000mm/min
螺桿直徑： 40 mm
主軸
主軸型式：皮帶式
主軸轉速：8000 r.p.m
主軸馬達：(F) :11/15kW (S1-連續 /S2 -15min) ;(M) :7.5/11kW(S1-連續/S2-30min)
主軸孔錐度：#40 (BT / CAT / DIN)
主軸外徑：70mm
ATC
ATC型式：刀臂式
刀具數量：24
刀具最大重量：7g
刀具最大刀徑 (鄰刀/無鄰刀)：75mm / 125mm
刀具最大長度：300mm
一般資料
機械重量：6700kg
機械尺寸(寬x深x高)：2800 x 2405 x 2800mm
定位精度：±0.004mm / 300mm
重複精度：±0.003mm
空氣壓力：6kg/cm2
服務項目：
1.複雜曲面加工：適合形狀複雜的零件，如渦輪葉片、飛機部件，實現高精度的曲面加工。
2.多面加工：一次裝夾即可完成工件的多個表面加工，避免多次重複定位，提高加工效率。
3.鑽孔、銑削、攻絲：與三軸機床類似，可以進行鑽孔、銑削和攻絲，但五軸加工允許更靈活的角度。
4.模具製作：特別適合高精度模具的製作，能夠一次性完成複雜模具的加工，精度高且加工速度快。
5.自由形狀切割：可以進行非標準形狀的自由切割，適合製作定製零件和特殊形狀產品。
6.傾斜加工：可對工件的斜面或角度進行加工，無需多次重新調整工件位置。
樣品準備說明：
材料選擇：根據加工需求選擇合適的材料，如鋁合金、鈦合金、不銹鋼等，特別是對耐磨和高強度要求較高的零件。
工件尺寸確認：根據設計圖紙，確定工件的準確尺寸和公差，並預留加工餘量，確保可以進行多面加工。
夾具設計與選擇：五軸加工需要特殊的夾具來固定工件，並能在不重新定位的情況下完成多面加工。夾具需要設計成不影響旋轉軸的運動。
刀具選擇：根據加工內容選擇專用刀具，尤其是對於曲面加工、傾斜表面或非標準角度的加工，刀具應具備耐用性和適應多角度加工的能力。
數控程式編寫：使用CAM軟件編寫五軸數控程式，設定加工路徑、角度和切削參數。五軸加工的程式更為複雜，需要仔細規劃刀具路徑以避免碰撞。
試加工與調整：進行試加工，檢查刀具軌跡、工件固定情況及加工精度。如果發現偏差，需及時調整數控程式或夾具位置。
樣品檢查：在加工前後對工件進行精度檢查，特別是複雜曲面的尺寸是否符合設計要求，確保最終加工結果符合質量標準。
儀器收費：
1.校外-設計：5000元/小時
2.校外-操作：3000元/小時
參考網址:
https://static.wixstatic.com/media/35f7a5_20624b97b65b48db81fa0dc514506717~mv2.png
智慧工廠網址:
https://sdmc2023.wixsite.com/maesmw
儀器管理者：顏仲崑教授
電話/分機：07-6577711#3923
儀器置放地點：校本部智慧科技學院B2樓3B203
校外人員第一次預約請先申請帳戶
